温度调节器
|
OB-2 可靠的调节器 * 装有调节手柄，便于设置 * 双阀结构，容量大 |
 |
| 特点 | 双阀结构 / 用于供热 / 法兰盘型 | |
| 类别 | 温度调节器 | |
| 类型 | Internal pressurized bellows type | |
| 仕様 | 适用流体 | 蒸汽、热水 |
| 最高压力 | 0.2 - 0.7MPa | |
| 最高温度 | 180degree(C) | |
| 连接方式 | JIS 10K FF | |
| 感热筒最高压力 | 1.0 MPa | |
| 设定点的范围 | 40-60°(C) , 60-80°(C) , 80-100°(C) , 100-120°(C) | |
| 感热筒最高温度 | Upper set point + 10°(C) | |
| 材料 | 阀体 | 铸铁 |
| 阀门 | 磷青铜 | |
| 阀座 | 磷青铜 | |
| 感热筒 | 铜 (镀镍铬) | |
|
* Max. pressure differs from size. Contact us in detail. * 阀门、阀座、感热筒可提供不锈钢材质。 |

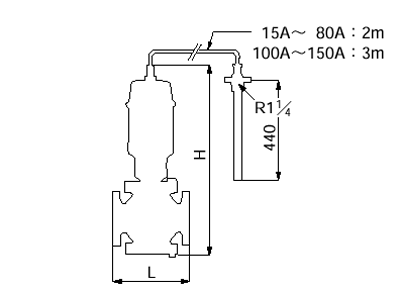

| Size | L (mm) | H (mm) | Weight (kg) |
| 15A(1/2) | 126 | 520 | 15 |
| 20A(3/4) | 130 | 520 | 16 |
| 25A(1) | 140 | 540 | 18 |
| 32A(1 1/4) | 150 | 550 | 21 |
| 40A(1 1/2) | 160 | 550 | 23 |
| 50A(2) | 180 | 630 | 29 |
| 65A(2 1/2) | 215 | 660 | 38 |
| 80A(3) | 260 | 680 | 48 |
| 100A(4) | 300 | 750 | 58 |
| 125A(5) | 360 | 815 | 76 |
| 150A(6) | 382 | 960 | 125 |
 |
| CAD图纸 (384 KB) |
| 产品图纸 (315 KB) |
